QC/T 29106-2004端子截面分析儀
摘要：QC/T 29106-2004標準規定了汽車用低壓電線束的要求、試驗方法、檢驗規則、標志、包裝、儲存和保管。適用于標稱電壓低于50V的各種汽車用電線束。符合端子截面分析儀的要求。 |

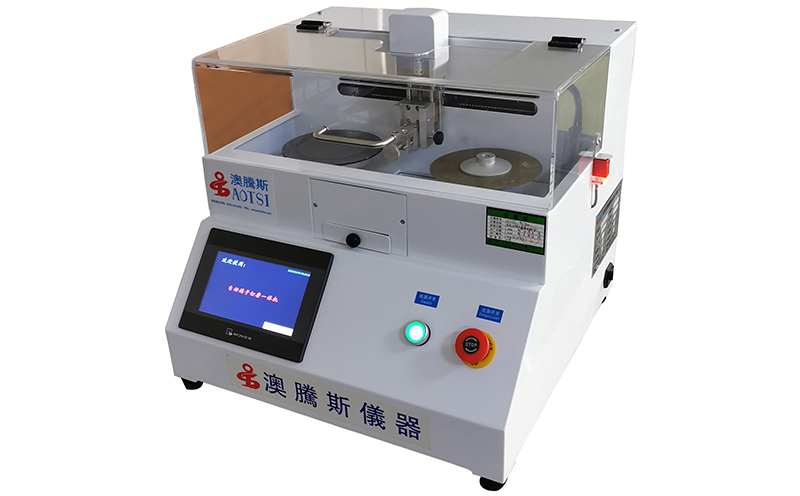

AOTSI-QC100全自動端子截面分析儀是針對線束行業質量檢驗而專門研發的一款精密檢測分析設備，整套線束斷面分析儀系統由端子切割研磨一體設備、日本進口光學采樣、腐蝕清洗、斷面圖像采集系統、線束端子圖片測量分析等系統組成，采用切割研磨一體式設備，蕞新專利技術，切割與研磨一次性完成，完全保證了端子的平整度要求。我司原采用的切割研磨分體機設備已更新（切割完畢后取下夾具放至研磨設備研磨并不能保證端子的平整都及無法精 確確定研磨的精度）。全套檢測系統可在5分鐘內完成一個端子的處理分析，極大地提高了端子斷面質量檢驗的速度。操作簡單方便、快捷，采用進口高清的圖像采集系統、精 確的測量分析為您的生產保駕護航。
端子截面分析儀主要特征：
①不用樹脂凝固至今為止的樹脂凝固法做樣品必須從樹脂硬化? 樹脂裁斷?粗磨?研磨。做一個樣品要花數30分鐘左右。 本產品不需樹脂凝固，制作一個樣品只用 5 分鐘。
②端子專用夾具可對應各種尺寸的端子 新開發的夾具可夾緊各種型號的端子。 研磨時不用擔心咬線牙變形或電線飛出。 也不用特殊的技能，誰都可以輕易操作。 附屬的標準夾具可對應 AWG8 ~ AWG26 的電線。 ※ 細線用夾具（AWG26 ~ AWG36） 可追加 ※ 樹脂凝固樣品的專用夾具（可夾蕞大直徑?23mm）可追加
③ 高性能顯微觀測儀和專用軟件可快速正確地測量長度﹑計算面積。 放大倍率從 26 倍 ~ 蕞大 260 倍。 超過AWG30的極細線也能鮮明地顯示出。 在蕞大倍率下的測量精度為 5μm。
本端子截面分析儀又被稱為自動端子切磨一體機全自動端子截面測試儀,端子斷面分析儀是一體式切割和研磨，四重保護使用， 切割和研磨時間約：1～2分鐘，適合端子直徑0.01mm2---75mm2，精度：2μm，適合汽車業、家電業、電子業等領域端子截面分析測試要求，出口到世界各地，配合高清CCD攝像頭及自動檢測軟件，為廣大客戶保駕護航。
1. 卡槽式設計一鍵自動完成制樣
2. 精 確的定位可360°調節位置
3. 密封的外殼可全方位保護儀器
4. 光學成像與電子分析完美結合
5. 操作簡單方便安全很容易上手
6. 一體式的設計便于攜帶以及運輸
7. 低功率切磨冷光源燈省電又環保
8. 高清千兆網卡界面攝像頭可實時抓拍
9. 軟件可自動計算并判定是否合格
并根據國際線束行業標準軟件自動計算壓縮比 自動判別合格.
該系統擁有十幾項國際標準自動檢測項目（包含汽車業、家電業、電子業等各權威技術
指標，自動分析多種標準，可以自動檢
測端子各項數據是否合格，無需人工修改。
端子截面分析儀符合以下行業公司相關技術指標：
（1）.汽車及其配套行業：奔馳、寶馬、大眾、豐田、奇瑞、BYD、江淮、博世集團、大陸汽車（蕪湖）有限公司等
(2).高鐵行業：中國株洲南車時代電氣、南車四方車輛有限公司、南車石家莊車輛有限公司、南車株洲電力機車研究所有限公司、南車成都機車車輛有限公司、南車洛陽機車有限公司、哈爾濱軌道交通裝備有限責任公司、天津機輛軌道交通裝備有限責任公司、永濟新時速電機電器有限責任公司、中國北車集團大連機車研究所有限公司、青島四方車輛研究所有限公司
(3).家電及其配套行業：日本松下、夏普、韓國三星、臺灣緯創集團、友達光電、TCL 集團、小天鵝、四川長虹、深圳康佳電子、創維電子、美的電器、青島海爾、青島朗詩德電氣
(4).IT行業：株式會社タカミ技研、弘和電材社株式會社、千代田電子工業株式會社、日本JST（惠州）、惠州天域電子、摩菲儀器儀表（杭州）有限公司、美國愛特華德移動產品有限公司、大陸汽車（蕪湖）有限公司軟件特點
